表计安装工程

一、表箱外观工艺标准

表箱应安装在户外，高度应不高于2.5米；高层住宅一户一表集中安装于共用楼梯间内；不得出现有阻碍抄表人员抄表的现象。不得安装在室内、院内，不符合要求的应重新安装或迁移。在电杆高处者移至低处，不应需要使用铁鞋爬杆抄表的情况。

表箱标有清晰的编号。

表箱必须加锁。

表箱内有安装牢固、动作可靠的二级漏电保护器。

二级漏电保护器和电能表之间必须加装隔板。

表箱进出线必须加装绝缘PVC套管保护，表箱进线不应有破口或接头，套管上端应留有滴水弯，下端应进入表箱内，以免雨水流入表箱内。

二、电能表接线

1．电能表按照从左到右，从上到下的顺序安装；对于有集抄的表箱，可留有外侧一表位作为集抄终端安装位置。

2．电能表安装必须牢固垂直，每只表除挂表螺丝外至少还有一只固定螺丝，电能表倾斜度不大于10°。

3．安装电能表时 , 应先压表尾上排螺丝 , 用手扯动表尾线无松动现象 , 再压下排螺丝。压线时用力不宜过大 , 以免伤线。按线扒皮要适宜 , 以防螺丝压在线皮上 , 并且金属线也不应露出表尾 , 压坏的导线应重新更换。三相电能表接地端钮必须可靠接地或接零。必须安装尾盖，加装铅封。

4．根据客户用电负荷情况，合理配置电能表导线截面，负荷电流在25～35A之间，建议采用4平方毫米的铜线或6平方毫米铝线。

5．电能表走线要求合理、整齐、美观、清楚，应留有距表底边不小于15毫米的折弯，表箱内接线弯角必须是90°的直角。表箱内接线走线应讲究整齐规则，不得随意乱接乱扯，不得留有接头。

6．在装表接线时必须遵循以下原则：a、单相电能表必须将相线接入电流线圈；b、三相四线电能表必须正相序接线，有可靠接零线；c、电能表的零线必须与电源零线直接联通，进出有序，不允许相互串联，不允许采用接地、接金属外壳等方法代替。

7．二级漏保器进出线线径应满足表箱内所有客户的用电负荷容量，并留有余地，接线走线应讲究整齐规则，不得随意乱接乱扯。

8．在多雷区计量装置应装设防雷保护。

三、安装注意事项及方法

1 ）电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。

2）电能表由原包装箱中取出时发现内包装或外壳损伤，不要对该电能表进行安装、加电，与厂家技术服务部门联系。

3） 安装电能表需有经验的电工或专业人员，并确定读完本手册。

4） 电能表应安装在室内通风干燥的地方，可采用多种安装方式；35mmDIN 标准导轨方式

四、安装或板前固定方式安装

1） 在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。

2） 安装接线时应按照电能表端钮盖上的接线图或本说明书上相应接线图进行接线；对于直接接入式电能表接线时应注意接线方向，最好使用多股软铜线引入，再将螺钉拧入并穿透。

3）铜线绝缘皮层使其与铜线导通，拧紧为止，避免因接触不良而引起电能表工作不正常或烧毁。

4）经电流互感器接入式的电能表接线时应注意电流互感器次级的极性；进行电能表工作电压源接线时按下并旋动端子压线装置使导线裸露部分穿入压线孔内，然后松开压线装置。.

5）当表电路接线完全正确接通时，电源指示灯将亮起。

五、导线连接的质量要求

A、割开导线的绝缘层时，不应损伤线芯。

B、铜芯导线的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。

C、截面10mm2及以下单股铜芯线，截面为2.5 mm2  及以下的多股铜芯线，单股铝芯线与电器的端子可直接连接，但多股铜芯线的线芯应先挂锡后再连接。

D、多股铝芯线和截面超过2.5 mm2  的多股铜芯线的终端应焊接或压接端子后再与电器的端子连接（设备自带插接式的端子除外）。

E、使用锡焊法连接铜导线时，焊锡应灌得饱满，不应使用酸性焊剂。

F、单芯铜导线的直接连接与分支连接可采用绞接法、缠卷法、和倒人字并接法连接。多芯铜导线的直接连接与分支连接可采用单卷法、缠卷法、复卷法和倒人字并接法连接。

G、绝缘导线的中间和分支接头，应使用绝缘带包绕均匀、严密，恢复其绝缘应不低于原有绝缘强度。在接线端子的端部与导线绝缘层的空隙处应用绝缘胶带包缠严密。

六、线路检查和绝缘测量

A、线路连接。焊接和绝缘缠包全部完成后，应自检和互检线路的连接、焊接、绝缘缠包是不符合设计和有关施工规范及质量检评要求，不符合应及时纠正。检查无误后，再进行绝缘测量。

B、电缆线路绝缘测量一般选用1000V，0～1000MΩ兆欧表。

C、绝缘线路在电气设备未安装前进行线路绝缘测量时，应将接线盒内导线分开，干线和支线分开测量，在电气设备全部安装完毕，在送电前进行检测时，应先将线路上的开关，刀闸、仪表、设备等用电开关全部置于断开位置。其绝缘电阻应大于1 MΩ，线管穿线合格。

3）、PE 线安装应牢固明显，导线选择如下：

4）、电表、互感器安装完毕后，用500Vz 兆欧，表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间。

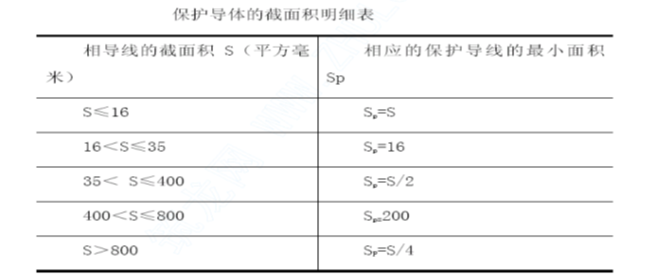

⑥、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的外连接保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积SP不应小于保护导体截面积明细表所规定。

⑦、低压成套配电柜交接试验，必须符合下列规定：

A、每路配电开关及保护装置的规格、型号，应符合设计要求。

B、相间和相对地间的绝缘电阻值应大于0.5MΩ；

C、电气装置的交流工频耐压试验电压为1kv，当绝缘电阻值大于10MΩ时，可采用2500V 兆欧表摇测替代，试验持续时间1 分钟，无击穿闪络现象。

D、柜、屏、台、箱、盘间线路的线间绝缘电阻值，馈电线路必须大于0.5兆欧；二次回路必须大于1 兆欧。

E、柜、屏、台、箱、盘间的二次回路交流工频耐压试验，当绝缘电阻值大于10 兆欧时，用2500v 兆欧表摇测1 分钟，应无击穿闪络现象；当绝缘电阻值在1～10 兆欧时，用1000v 交流工频耐压试验，时间1 分钟，应无闪络击穿现象。
